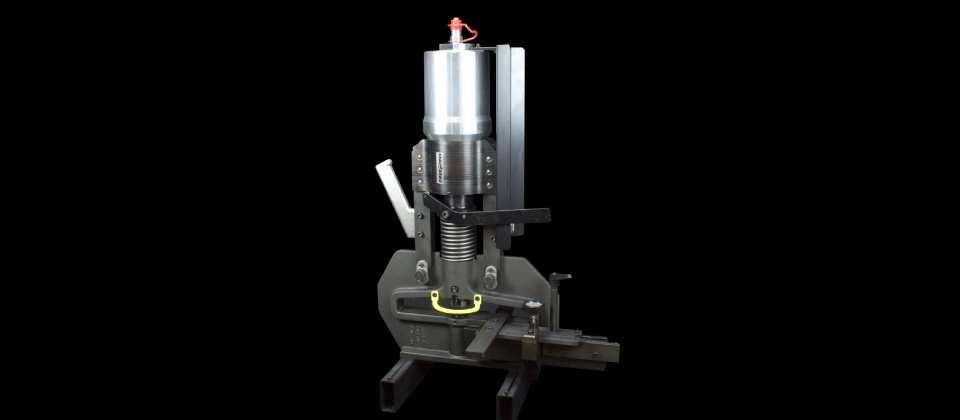

HSBL Lochwerkzeug   Art.Nr. 7050

Für das mobile und stationäre Stanzen von Stromschienen bis 160 x 13 mm ist die HSBL-Lochstanze 160 die beste Wahl für kleine und mittlere Werkstätten. Höchste Qualität bei Rund-, Langloch- und Vierkantstanzungen bis max. 21 mm ø. Verschiedene Anschlagvorrichtungen in X- und Y-Achse erlauben ein schnelles Positionieren der Stromschienen ohne vorheriges Anreißen oder Körnen.

Vorteile

    • hervorragende Stanzqualität ohne Gratbildung
    • einfaches Positionieren in X/Y-Achse über mechanische Anschlagvorrichtung
    • Rund-, Langloch- und Vierkantwerkzeuge möglich
    • schneller und unkomplizierter Werkzeugwechsel

Technische Daten

Höhe 940 mm (inkl Arbeitszylinder)
Tiefe 310 mm
Breite 400 mm
Gewicht 53,9 kg (inkl. Arbeitszylinder)
Betriebsdruck 150 bar (2.200 psi)
Kraft 150 KN
Stanzleistung max. 160 x 13 mm 250 N/mm2
Zykluszeit 5,5 Sek.*

Empfohlenes Antriebsaggregat HA3
• Stromschiene 120 x 10 mm Hydraulikaggregat HA3



Arbeitszylinder Art.Nr. 2420
Lochwerkzeug 160 Art.Nr. 7050
X/Y-Anschlag zu 7050 Art.Nr. 7190
Lochwerkzeug 160 inkl. X/Y-Anschlag Art.Nr. 34243
